Pengertian dan Rumus Efisiensi Transformator yang Wajib Diketahui
Transformator atau trafo adalah komponen penting dalam sistem distribusi listrik. Fungsi utamanya adalah mengubah tegangan arus bolak-balik (AC) dari satu tingkat ke tingkat lain, baik itu menaikkan (step-up) maupun menurunkan (step-down). Meskipun transformator memiliki peran krusial dalam sistem listrik, efisiensinya juga menjadi faktor penting untuk memastikan penggunaan energi yang optimal dan minim pemborosan.
Efisiensi transformator merujuk pada kemampuan alat ini dalam mentransfer daya listrik dari sisi primer ke sisi sekunder tanpa mengalami kerugian yang signifikan. Dalam dunia teknik elektro, efisiensi transformator dihitung dengan rumus yang cukup sederhana, namun sangat penting untuk memahami bagaimana perhitungan ini dilakukan. Artikel ini akan menjelaskan secara rinci tentang pengertian efisiensi transformator, rumusnya, serta contoh soal yang bisa membantu Anda memahami konsep ini lebih dalam.
Apa Itu Efisiensi Transformator?
Efisiensi transformator adalah perbandingan antara daya keluaran (output power) dengan daya masukan (input power) yang diterima oleh transformator. Secara sederhana, efisiensi menggambarkan seberapa besar daya yang masuk ke transformator dapat dialirkan ke beban tanpa terbuang sebagai panas atau kerugian lainnya.
Dalam praktiknya, tidak ada transformator yang memiliki efisiensi 100%. Hal ini karena setiap transformator mengalami beberapa jenis kerugian, seperti kerugian inti akibat histeresis dan arus eddy, serta kerugian tembaga akibat resistansi kawat lilitan. Namun, transformator yang dirancang dengan baik biasanya memiliki efisiensi mencapai 95% hingga 98,5%, tergantung pada ukuran dan fungsinya.
Rumus Efisiensi Transformator
Rumus efisiensi transformator dinyatakan dalam bentuk persentase (%) dan dapat dihitung menggunakan beberapa metode, tergantung pada data yang tersedia. Berikut adalah beberapa rumus umum yang digunakan:

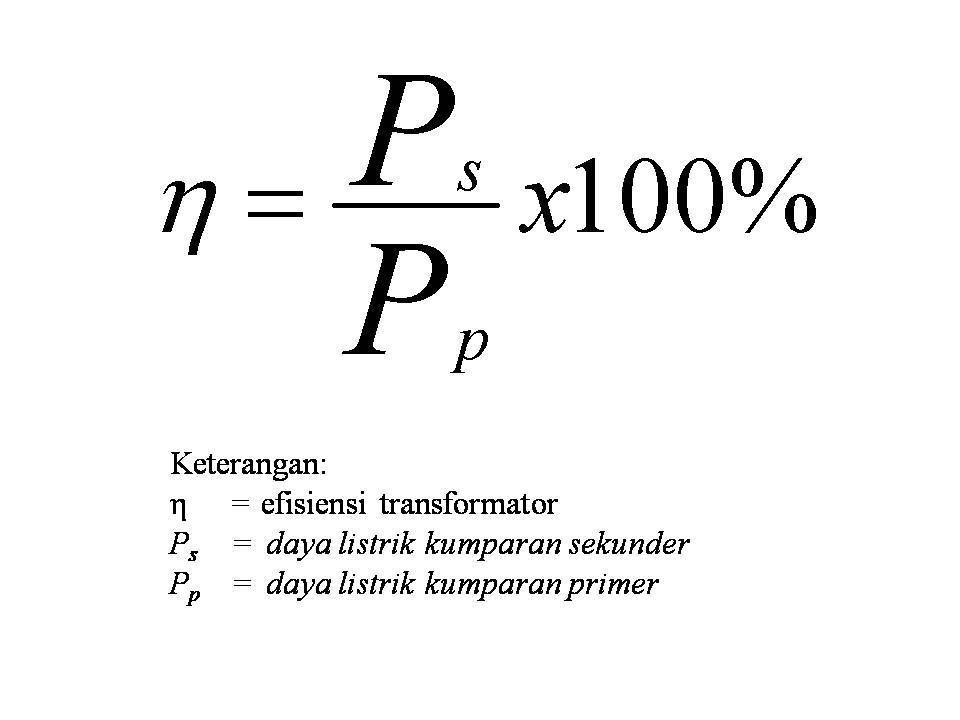

- Rumus Dasar Efisiensi:
$$
\eta = \frac{P_{\text{keluar}}}{P_{\text{masuk}}} \times 100\%
$$
Di mana: - $\eta$ = Efisiensi transformator
- $P_{\text{keluar}}$ = Daya keluaran (output)
-
$P_{\text{masuk}}$ = Daya masukan (input)
-
Rumus Menggunakan Tegangan dan Arus:
$$
\eta = \frac{V_s \times I_s}{V_p \times I_p} \times 100\%
$$
Di mana: - $V_s$ = Tegangan sekunder
- $I_s$ = Arus sekunder
- $V_p$ = Tegangan primer
-
$I_p$ = Arus primer
-
Rumus Menggunakan Jumlah Lilitan:
$$
\eta = \frac{N_s \times I_s}{N_p \times I_p} \times 100\%
$$
Di mana: - $N_s$ = Jumlah lilitan sekunder
- $N_p$ = Jumlah lilitan primer
Faktor-Faktor yang Mempengaruhi Efisiensi Transformator
Beberapa faktor utama yang memengaruhi efisiensi transformator antara lain:
- Kerugian Inti: Terjadi karena histeresis dan arus eddy pada inti besi transformator.
- Kerugian Tembaga: Akibat resistansi kawat lilitan primer dan sekunder.
- Kerugian Kopling: Disebabkan oleh aliran fluks magnet yang tidak sempurna antara kumparan primer dan sekunder.
- Kerugian Kapasitas Liar: Terjadi pada frekuensi tinggi akibat kapasitansi antar lilitan.
- Kerugian Efek Kulit: Menyebabkan peningkatan resistansi pada kawat lilitan saat arus berfrekuensi tinggi.
Untuk meningkatkan efisiensi, material inti harus dipilih dengan kualitas tinggi, seperti bahan ferromagnetik yang tahan terhadap histeresis. Selain itu, penggunaan kawat tembaga berkualitas dan desain lilitan yang tepat juga sangat penting.
Contoh Soal dan Pembahasan
Berikut adalah beberapa contoh soal yang menggunakan rumus efisiensi transformator:
Contoh Soal 1:
Sebuah trafo memiliki arus primer 0,8 A dan arus sekunder 0,5 A. Jumlah lilitan primer 1000 dan sekunder 800. Hitung efisiensi trafo!
Penyelesaian:
$$
\eta = \frac{I_s \times N_s}{I_p \times N_p} \times 100\% = \frac{0,5 \times 800}{0,8 \times 1000} \times 100\% = 50\%
$$
Jadi, efisiensi trafo tersebut adalah 50%.
Contoh Soal 2:
Trafo memiliki tegangan primer 220 V dan tegangan sekunder 55 V. Arus primer 0,5 A dan arus sekunder 1,5 A. Hitung efisiensi trafo!
Penyelesaian:
$$
\eta = \frac{V_s \times I_s}{V_p \times I_p} \times 100\% = \frac{55 \times 1,5}{220 \times 0,5} \times 100\% = 75\%
$$
Efisiensi trafo tersebut adalah 75%.
Contoh Soal 3:
Efisiensi trafo 60%. Energi keluaran 300 J. Hitung energi masukan!
Penyelesaian:
$$
\eta = \frac{W_s}{W_p} \times 100\% \Rightarrow 60\% = \frac{300}{W_p} \times 100\% \Rightarrow W_p = 500 \text{ J}
$$
Energi masukan adalah 500 J.
Manfaat Memahami Efisiensi Transformator
Memahami efisiensi transformator sangat penting dalam berbagai bidang, termasuk teknik elektro, manufaktur, dan pengelolaan energi. Dengan mengetahui efisiensi, kita dapat:
- Menentukan apakah transformator bekerja dengan optimal.
- Merancang sistem listrik yang efisien dan hemat energi.
- Mengidentifikasi kerugian dan memperbaiki desain transformator.
- Memilih transformator yang sesuai dengan kebutuhan beban.
Kesimpulan
Efisiensi transformator adalah parameter penting yang menunjukkan seberapa baik transformator mengubah daya listrik dari satu tegangan ke tegangan lainnya. Dengan memahami rumus efisiensi dan faktor-faktor yang memengaruhinya, kita dapat menghitung dan meningkatkan efisiensi transformator untuk berbagai aplikasi listrik. Dengan efisiensi yang tinggi, transformator mampu mengurangi pemborosan energi dan meningkatkan kinerja sistem listrik secara keseluruhan.
