Pengertian dan Fungsi Jalur Relay 4 Kaki dalam Sistem Listrik

Dalam dunia teknologi dan elektronik, komponen-komponen kecil sering kali memiliki peran yang sangat besar. Salah satunya adalah jalur relay 4 kaki, yang menjadi bagian penting dari berbagai sistem listrik, terutama di bidang otomotif dan industri. Jalur relay 4 kaki tidak hanya berfungsi sebagai penghubung antara rangkaian kontrol dan daya, tetapi juga memainkan peran krusial dalam menjaga keamanan dan efisiensi sistem. Dengan kemampuannya untuk mengontrol arus listrik besar menggunakan sinyal kecil, relay 4 kaki menjadi salah satu komponen yang paling banyak digunakan dalam berbagai aplikasi.

Jalur relay 4 kaki dikenal dengan struktur fisiknya yang terdiri dari empat terminal atau kaki. Setiap kaki memiliki fungsi spesifik yang bekerja bersama untuk mengatur aliran listrik. Dari segi fungsional, relay ini sangat berguna dalam mengisolasi rangkaian kontrol dari rangkaian daya, sehingga mencegah kerusakan pada komponen-komponen sensitif. Selain itu, relay 4 kaki juga membantu meningkatkan keamanan sistem dengan memberikan perlindungan terhadap arus berlebih atau korsleting.

Pemahaman tentang jalur relay 4 kaki sangat penting bagi siapa saja yang tertarik pada dunia kelistrikan, baik sebagai pemilik kendaraan, teknisi, maupun para penggemar otomotif. Artikel ini akan membahas secara mendalam tentang pengertian, fungsi, cara kerja, serta aplikasi dari jalur relay 4 kaki dalam sistem listrik. Dengan informasi yang lengkap dan mudah dipahami, artikel ini bertujuan untuk memberikan wawasan yang bermanfaat bagi pembaca yang ingin lebih memahami peran penting dari komponen ini dalam berbagai sistem.

Pengertian Relay Kaki 4

Relay kaki 4, atau sering disebut sebagai relay 4 pin, adalah jenis relay yang memiliki empat terminal atau kaki. Setiap kaki memiliki fungsi spesifik dalam proses pengaliran arus listrik. Secara umum, relay kaki 4 terdiri dari dua bagian utama: kumparan (coil) dan kontak saklar. Kumparan berperan sebagai komponen yang menerima sinyal listrik kecil, sedangkan kontak saklar bertugas untuk membuka atau menutup sirkuit yang lebih besar.

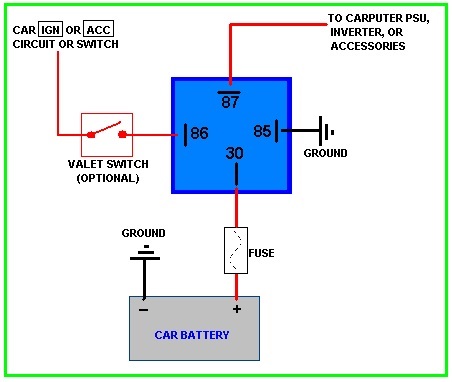

Empat kaki pada relay kaki 4 terbagi menjadi:

1. Kaki 85 (Coil Negative): Terminal negatif untuk kumparan. Arus listrik kecil mengalir melalui kaki ini.
2. Kaki 86 (Coil Positive): Terminal positif untuk kumparan. Bersama kaki 85, kaki ini menciptakan medan magnet ketika arus mengalir.
3. Kaki 30 (Common): Terminal umum yang terhubung dengan beban atau motor yang akan diaktifkan atau dinonaktifkan.
4. Kaki 87 (Normally Open – NO): Terminal yang akan terhubung ke kaki 30 saat relay aktif, memungkinkan arus listrik mengalir ke motor atau beban lainnya.

Prinsip kerja relay kaki 4 didasarkan pada prinsip elektromagnetisme. Ketika arus listrik kecil mengalir melalui kumparan, medan magnet akan terbentuk. Medan magnet ini kemudian menarik kontak saklar, sehingga kaki 30 dan kaki 87 terhubung, memungkinkan arus listrik besar mengalir ke beban. Sebaliknya, ketika arus pada kumparan dihentikan, medan magnet hilang, dan kontak saklar kembali ke posisi awalnya, memutus aliran arus.

Relay kaki 4 digunakan dalam berbagai aplikasi, termasuk sistem otomotif, industri, dan otomasi. Keunggulan utamanya adalah kemampuan untuk mengontrol arus besar dengan sinyal kecil, serta memberikan isolasi antara rangkaian kontrol dan daya. Dengan struktur yang sederhana namun efektif, relay kaki 4 menjadi komponen yang sangat vital dalam berbagai sistem kelistrikan modern.

Fungsi Relay Kaki 4 dalam Rangkaian Motor

Relay kaki 4 memiliki beberapa fungsi utama dalam rangkaian motor, terutama dalam hal pengendalian arus listrik, isolasi antara rangkaian kontrol dan daya, serta peningkatan keamanan sistem. Berikut penjelasan detail tentang setiap fungsi tersebut:

1. Mengontrol Arus Listrik Besar dengan Sinyal Kecil

Salah satu fungsi utama dari relay kaki 4 adalah kemampuannya untuk mengontrol arus listrik besar menggunakan sinyal kecil. Dalam sistem motor, arus yang diperlukan untuk menggerakkan motor biasanya cukup besar, terutama pada motor listrik yang digunakan dalam kendaraan atau mesin industri. Namun, komponen seperti mikrokontroler, sensor, atau saklar biasanya hanya mampu menghasilkan sinyal listrik kecil.

Relay kaki 4 memungkinkan komponen-komponen ini untuk mengontrol motor tanpa harus menghadapi arus besar langsung. Saat sinyal kecil masuk ke kumparan relay (melalui kaki 85 dan 86), medan magnet yang terbentuk akan menarik kontak saklar, sehingga arus besar dapat mengalir ke motor melalui kaki 30 dan 87. Hal ini memungkinkan pengendalian motor yang lebih aman dan efisien.

2. Memisahkan Rangkaian Kontrol dan Rangkaian Daya

Relay kaki 4 juga berfungsi sebagai pengisolasi antara rangkaian kontrol dan rangkaian daya. Dalam sistem motor, sering kali terdapat kebutuhan untuk memisahkan rangkaian yang mengandung sinyal kontrol (seperti sensor atau mikrokontroler) dari rangkaian daya yang mengalirkan arus besar ke motor. Dengan menggunakan relay kaki 4, kedua rangkaian ini bisa terpisah secara elektrik, sehingga mengurangi risiko kerusakan pada komponen kontrol akibat arus besar.

Misalnya, dalam sistem starter mobil, relay kaki 4 digunakan untuk menghubungkan aki dengan motor starter. Saat kunci kontak dinyalakan, sinyal kecil dari kunci kontak mengaktifkan relay, yang kemudian mengalirkan arus besar dari aki ke motor starter. Setelah motor hidup, relay akan memutus aliran arus ke motor starter untuk mencegah kerusakan.

3. Meningkatkan Keamanan Rangkaian

Selain mengontrol arus dan memisahkan rangkaian, relay kaki 4 juga berfungsi sebagai perangkat pengaman dalam sistem motor. Jika terjadi arus berlebih, korsleting, atau gangguan lain, relay dapat segera memutus aliran arus listrik ke motor, sehingga mencegah kerusakan lebih lanjut. Dengan demikian, relay kaki 4 memberikan lapisan perlindungan tambahan yang sangat penting dalam sistem kelistrikan.

Contoh nyata dari fungsi ini adalah dalam sistem pendingin otomotif. Ketika suhu mesin terlalu tinggi, sensor akan mengirimkan sinyal ke relay, yang kemudian mengaktifkan kipas pendingin. Jika terjadi kegagalan pada sensor atau sistem kontrol, relay dapat secara otomatis memutus aliran arus ke kipas pendingin untuk mencegah kerusakan lebih lanjut.

Dengan fungsi-fungsi ini, relay kaki 4 menjadi komponen yang sangat penting dalam berbagai sistem motor, baik dalam industri maupun otomotif. Kemampuannya untuk mengontrol arus besar dengan sinyal kecil, memisahkan rangkaian, dan memberikan perlindungan tambahan membuatnya menjadi pilihan utama dalam banyak aplikasi kelistrikan modern.

Cara Kerja Relay Kaki 4 dalam Rangkaian Motor

Cara kerja relay kaki 4 dalam rangkaian motor terbagi menjadi tiga kondisi utama: kondisi standby (relai tidak aktif), kondisi aktif (relai aktif), dan pemutusan arus (relai dinonaktifkan). Berikut penjelasan rinci tentang setiap tahapan kerjanya:

1. Kondisi Standby (Relai Tidak Aktif)

Pada kondisi ini, relay belum diaktifkan, sehingga kontak antara kaki 30 (common) dan kaki 87 (normally open) masih dalam posisi terbuka. Artinya, arus listrik tidak dapat mengalir dari sumber daya ke motor. Pada saat ini, kumparan relay tidak menerima arus listrik, sehingga medan magnet tidak terbentuk, dan kontak saklar tetap dalam posisi awalnya.

Dalam sistem motor, kondisi ini biasanya terjadi ketika motor dalam keadaan mati atau tidak aktif. Misalnya, dalam sistem starter mobil, relay kaki 4 akan tetap dalam posisi tidak aktif hingga kunci kontak dinyalakan.

2. Kondisi Aktif (Relai Aktif)

Ketika sinyal listrik kecil mengalir melalui kaki 85 dan 86 (coil), kumparan relay akan menerima arus listrik. Arus ini menyebabkan kumparan menciptakan medan magnet yang cukup kuat untuk menarik kontak saklar di dalam relay. Akibatnya, kontak antara kaki 30 (common) dan kaki 87 (normally open) akan tertutup, memungkinkan arus listrik dari sumber daya mengalir ke motor, dan motor akan mulai bekerja.

Proses ini sangat penting dalam sistem motor karena memungkinkan kontrol arus besar dengan sinyal kecil. Contohnya, dalam sistem pendingin otomotif, sensor suhu akan mengirimkan sinyal ke relay, yang kemudian mengaktifkan kipas pendingin untuk menurunkan suhu mesin.

3. Pemutusan Arus (Relai Dinonaktifkan)

Ketika arus listrik pada kumparan dihentikan, medan magnet menghilang, dan kontak saklar kembali ke posisi awalnya, yaitu terbuka. Hal ini akan memutus aliran arus listrik dari sumber daya ke motor, sehingga motor akan berhenti bekerja.

Pemutusan arus ini bisa terjadi secara otomatis jika terjadi gangguan seperti arus berlebih atau korsleting. Dalam sistem motor, pemutusan arus ini membantu mencegah kerusakan pada komponen lain dan menjaga keamanan sistem.

Secara keseluruhan, cara kerja relay kaki 4 dalam rangkaian motor sangat efisien dan aman. Dengan kemampuannya untuk mengontrol arus besar menggunakan sinyal kecil, relay kaki 4 menjadi komponen yang sangat vital dalam berbagai sistem kelistrikan modern.

Aplikasi Relay Kaki 4 dalam Rangkaian Motor

Relay kaki 4 memiliki berbagai aplikasi dalam sistem yang menggunakan motor, terutama dalam bidang otomotif dan industri. Beberapa contoh aplikasi utama meliputi:

1. Sistem Pengapian Mobil

Dalam mobil, relay kaki 4 sering digunakan untuk mengontrol sistem pengapian dan starter motor. Ketika kunci kontak mobil diputar, relay akan menerima sinyal dari aki mobil dan mengirim arus listrik besar ke motor starter. Setelah motor hidup, relay akan memutus arus ke motor starter untuk mencegah kerusakan.

2. Sistem Pendingin Otomatis

Relay kaki 4 juga digunakan dalam sistem pendingin otomotif, seperti kipas radiator. Ketika sensor suhu mendeteksi bahwa mesin terlalu panas, relay akan mengaktifkan kipas pendingin untuk menurunkan suhu mesin. Ini membantu menjaga performa mesin dan mencegah kerusakan akibat overheating.

3. Otomatisasi Industri

Dalam dunia industri, relay kaki 4 sering digunakan untuk mengendalikan motor besar dalam mesin produksi. Relay memungkinkan motor bekerja secara otomatis berdasarkan sinyal dari sensor atau sistem kontrol pusat, sehingga proses produksi bisa berjalan dengan lebih efisien.

4. Sistem Pengaman Motor

Relay kaki 4 sering dipakai untuk sistem pengaman motor, seperti pada sistem alarm atau sensor keamanan. Jika ada potensi bahaya, seperti arus berlebih atau korsleting, relay akan secara otomatis memutus aliran listrik ke motor untuk mencegah kerusakan.

Aplikasi relay kaki 4 dalam berbagai sistem menunjukkan betapa pentingnya komponen ini dalam menjaga keandalan dan keamanan sistem kelistrikan. Dengan kemampuannya untuk mengontrol arus besar dengan sinyal kecil, relay kaki 4 menjadi solusi yang efektif dan andal dalam banyak situasi.

Keunggulan dan Kekurangan Relay Kaki 4 dalam Rangkaian Motor

Relay kaki 4 memiliki berbagai keunggulan yang membuatnya menjadi komponen yang sangat berguna dalam berbagai sistem kelistrikan. Namun, seperti halnya komponen lain, relay kaki 4 juga memiliki beberapa kekurangan yang perlu diperhatikan. Berikut penjelasan lengkap tentang keunggulan dan kekurangan relay kaki 4:

Keunggulan Relay Kaki 4

1. Isolasi Sirkuit: Relay kaki 4 memberikan isolasi antara rangkaian kontrol dan rangkaian daya. Hal ini memungkinkan sinyal kecil mengontrol aliran listrik besar tanpa risiko kerusakan pada perangkat kontrol. Isolasi ini sangat penting dalam sistem yang membutuhkan keamanan dan stabilitas.

2. Efisiensi Energi: Relay kaki 4 memungkinkan kontrol arus listrik besar tanpa memerlukan daya yang besar untuk menggerakkan mekanisme saklar. Ini membuatnya lebih hemat energi dibandingkan komponen lain yang membutuhkan daya lebih besar.

3. Keamanan Tinggi: Dengan memisahkan rangkaian daya dan kontrol, relay kaki 4 dapat melindungi rangkaian dari bahaya seperti arus pendek atau arus berlebih. Ini membuatnya menjadi pilihan ideal untuk sistem yang membutuhkan perlindungan ekstra.

Kekurangan Relay Kaki 4

1. Respons Waktu: Karena relay kaki 4 bekerja secara mekanis, waktu responsnya lebih lambat dibandingkan dengan komponen elektronik solid-state seperti transistor. Ini bisa menjadi masalah dalam sistem yang membutuhkan respons cepat.

2. Keausan Mekanis: Seiring waktu, bagian mekanis dalam relay, terutama kontak saklar, dapat aus dan memerlukan penggantian. Keausan ini bisa mengurangi kinerja relay dan memerlukan perawatan rutin.

3. Ukuran dan Berat: Relay cenderung lebih besar dan berat dibandingkan dengan komponen solid-state yang dapat melakukan fungsi serupa. Ini bisa menjadi masalah dalam sistem yang membutuhkan ruang terbatas.

Meskipun memiliki beberapa kekurangan, manfaat relay kaki 4 dalam berbagai aplikasi motor tetap menjadikannya komponen yang sangat berguna dan penting. Dengan memahami keunggulan dan kekurangan ini, pengguna dapat membuat keputusan yang lebih tepat dalam memilih komponen yang sesuai dengan kebutuhan sistem mereka.

Kesimpulan

Relay kaki 4 memainkan peran penting dalam berbagai sistem kelistrikan, terutama dalam pengendalian motor. Dengan kemampuannya untuk mengontrol arus listrik besar menggunakan sinyal kecil, relay kaki 4 memungkinkan motor beroperasi secara efisien dan aman. Selain itu, relay kaki 4 juga memberikan isolasi antara rangkaian kontrol dan daya, yang membantu mencegah kerusakan pada komponen-komponen sensitif.

Dalam berbagai aplikasi, seperti sistem pengapian mobil, sistem pendingin otomatis, otomatisasi industri, dan sistem pengaman motor, relay kaki 4 menjadi komponen yang sangat vital. Meskipun memiliki beberapa kekurangan seperti respons waktu yang lebih lambat dan keausan mekanis, manfaatnya dalam menjaga keamanan dan efisiensi sistem tetap membuatnya menjadi pilihan utama dalam banyak situasi.

Dengan pengetahuan yang cukup tentang pengertian, fungsi, cara kerja, dan aplikasi relay kaki 4, pengguna dapat memaksimalkan kinerja sistem kelistrikan mereka dan memastikan keandalan jangka panjang. Dengan demikian, relay kaki 4 tidak hanya menjadi komponen teknis yang penting, tetapi juga menjadi bagian integral dari banyak sistem modern yang membutuhkan kontrol dan keamanan yang optimal.
