Urutan kabel cross yang benar untuk pemula adalah salah satu aspek penting dalam membangun jaringan komputer, terutama ketika menghubungkan dua perangkat tanpa melalui switch atau router. Kabel cross digunakan untuk menghubungkan dua perangkat sejenis seperti komputer ke komputer atau router ke router. Meskipun terlihat sederhana, penanganan kabel ini memerlukan pemahaman dasar tentang struktur dan fungsi kabel jaringan agar dapat berjalan dengan optimal. Dalam artikel ini, kita akan membahas langkah-langkah yang tepat dalam membuat urutan kabel cross untuk pemula, mulai dari alat yang dibutuhkan hingga cara pengujian hasilnya. Pengetahuan ini sangat berguna bagi siapa pun yang ingin mempelajari dasar-dasar jaringan komputer secara mandiri.
Kabel cross atau crossover cable biasanya digunakan untuk menghubungkan dua perangkat yang memiliki port Ethernet yang sama, seperti dua komputer, dua router, atau dua switch. Berbeda dengan kabel straight-through yang digunakan untuk menghubungkan perangkat berbeda (misalnya komputer ke switch), kabel cross dirancang agar kedua ujung kabel saling terhubung secara langsung. Untuk mencapai hal ini, kabel harus diatur sedemikian rupa sehingga kaki transmisi pada satu ujung terhubung dengan kaki penerima pada ujung lainnya. Hal ini memastikan bahwa data yang dikirim oleh satu perangkat dapat diterima oleh perangkat lainnya.
Membuat kabel cross membutuhkan beberapa alat dan bahan dasar, termasuk kabel Ethernet (biasanya kabel UTP atau STP), crimping tool, dan konektor RJ-45. Selain itu, Anda juga mungkin membutuhkan tester kabel untuk memastikan kabel bekerja dengan baik setelah selesai dibuat. Langkah pertama dalam membuat kabel cross adalah memotong kabel sesuai ukuran yang dibutuhkan, lalu mengupas seluruh lapisan pelindung kabel hingga terlihat inti kabel yang terdiri dari delapan kabel berwarna. Setelah itu, kabel-kabel tersebut harus disusun sesuai urutan yang benar untuk kabel cross. Urutan ini berbeda dengan urutan kabel straight-through, sehingga sangat penting untuk memperhatikan detailnya agar tidak terjadi kesalahan.
Alat dan Bahan yang Dibutuhkan
Untuk membuat kabel cross, Anda perlu menyiapkan beberapa alat dan bahan berikut:
– Kabel Ethernet: Pilih kabel UTP (Unshielded Twisted Pair) yang memiliki 8 kabel berwarna. Kabel jenis ini umum digunakan dalam jaringan komputer karena biaya rendah dan performa yang cukup baik.
– Konektor RJ-45: Konektor ini digunakan untuk menghubungkan kabel ke perangkat jaringan. Pastikan Anda memiliki dua buah konektor RJ-45 untuk kedua ujung kabel.
– Crimping Tool: Alat ini digunakan untuk memasang konektor RJ-45 ke ujung kabel. Crimping tool biasanya dilengkapi dengan alat pemotong dan pengupas kabel.
– Tester Kabel: Alat ini digunakan untuk memeriksa apakah kabel yang dibuat berfungsi dengan baik. Tester kabel bisa berupa alat sederhana atau yang lebih canggih dengan indikator LED.
– Kertas dan Pensil: Untuk mencatat urutan kabel yang digunakan agar tidak terjadi kesalahan.
Setelah semua alat dan bahan siap, langkah selanjutnya adalah mempersiapkan kabel dengan cara mengupas lapisan pelindung dan menyusun kabel sesuai urutan yang benar.
Urutan Kabel Cross yang Benar

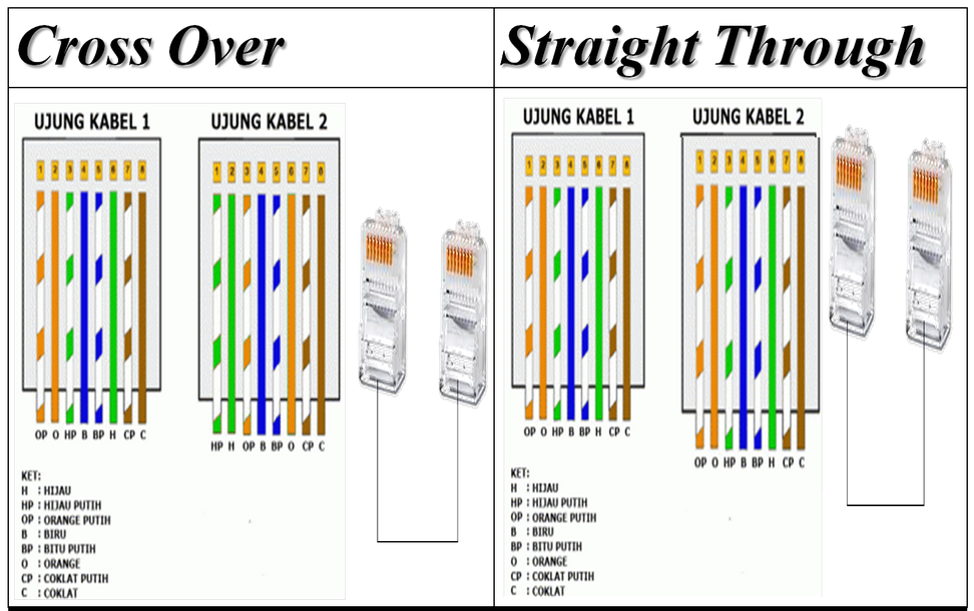

Urutan kabel cross berbeda dengan urutan kabel straight-through. Dalam kabel straight-through, urutan kabel pada kedua ujung kabel sama, sedangkan dalam kabel cross, urutan kabel pada satu ujung berbeda dengan ujung lainnya. Berikut adalah urutan kabel cross yang benar:
1. Ujung Pertama (Port A):
– Warna kabel: Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Cokelat, Cokelat.
2. Ujung Kedua (Port B):
– Warna kabel: Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Cokelat, Cokelat.
Perbedaan utama antara kabel straight-through dan kabel cross terletak pada posisi kabel transmisi dan penerima. Dalam kabel straight-through, kabel transmisi pada satu ujung terhubung dengan kabel transmisi pada ujung lainnya, sedangkan dalam kabel cross, kabel transmisi pada satu ujung terhubung dengan kabel penerima pada ujung lainnya. Dengan demikian, kabel cross memungkinkan dua perangkat untuk saling berkomunikasi tanpa memerlukan perangkat tambahan seperti switch atau router.
Cara Membuat Kabel Cross
Berikut adalah langkah-langkah lengkap dalam membuat kabel cross:
1. Potong Kabel: Potong kabel Ethernet sesuai panjang yang dibutuhkan. Panjang kabel biasanya disesuaikan dengan jarak antara dua perangkat yang akan dihubungkan.
2. Upas Lapisan Pelindung: Gunakan alat pengupas kabel untuk mengupas lapisan luar kabel hingga terlihat delapan kabel berwarna. Pastikan tidak merusak kabel di dalamnya.
3. Susun Kabel Sesuai Urutan: Susun kabel sesuai urutan yang benar untuk kabel cross. Periksa kembali urutan untuk memastikan tidak ada kesalahan.
4. Masukkan Kabel ke Konektor: Masukkan kabel yang telah disusun ke dalam konektor RJ-45. Pastikan setiap kabel masuk ke dalam slot yang sesuai.
5. Crimp Konektor: Gunakan crimping tool untuk mengunci konektor pada ujung kabel. Tekan crimping tool hingga konektor terpasang rapat dan kabel tidak mudah lepas.
6. Ulangi untuk Ujung Kedua: Lakukan langkah yang sama untuk ujung kedua kabel, tetapi dengan urutan kabel yang berbeda sesuai dengan kabel cross.
7. Uji Kabel: Gunakan tester kabel untuk memeriksa apakah kabel berfungsi dengan baik. Jika semua lampu LED menyala, maka kabel berhasil dibuat.
Dengan mengikuti langkah-langkah di atas, Anda dapat membuat kabel cross sendiri dengan mudah dan efisien.
Tips dan Trik untuk Pemula
Bagi pemula, membuat kabel cross mungkin terasa rumit, tetapi dengan latihan dan kesabaran, Anda akan semakin mahir. Berikut beberapa tips dan trik yang bisa membantu:
– Gunakan Kabel Berkualitas: Pilih kabel Ethernet berkualitas tinggi untuk memastikan koneksi stabil dan tahan lama.
– Pastikan Urutan Kabel Benar: Kesalahan kecil dalam urutan kabel bisa menyebabkan kabel tidak berfungsi. Pastikan Anda memeriksa kembali urutan sebelum melakukan crimping.
– Gunakan Tester Kabel: Tester kabel sangat berguna untuk memastikan kabel yang dibuat berfungsi dengan baik. Jangan melewatkan langkah ini.
– Simpan Alat dengan Rapi: Simpan alat dan bahan dalam kotak yang rapi agar mudah ditemukan saat dibutuhkan.
– Latihan Secara Berkala: Semakin sering Anda membuat kabel cross, semakin cepat dan akurat Anda dalam melakukannya.
Dengan mengikuti tips dan trik di atas, Anda akan lebih percaya diri dalam membuat kabel cross dan memahami dasar-dasar jaringan komputer.
Manfaat Menggunakan Kabel Cross
Menggunakan kabel cross memiliki beberapa manfaat yang bisa Anda nikmati, terutama jika Anda ingin menghubungkan dua perangkat tanpa menggunakan perangkat tambahan. Beberapa manfaat utamanya adalah:
– Biaya Lebih Murah: Kabel cross tidak memerlukan perangkat tambahan seperti switch atau router, sehingga menghemat biaya pembelian perangkat.
– Kecepatan Koneksi: Kabel cross dapat memberikan kecepatan koneksi yang lebih cepat dibandingkan koneksi melalui perangkat tambahan.
– Kemudahan Penggunaan: Kabel cross mudah dipasang dan tidak memerlukan konfigurasi kompleks.
– Kemampuan Diagnosa Jaringan: Kabel cross bisa digunakan untuk menguji koneksi antara dua perangkat, sehingga membantu dalam diagnosa jaringan.
Dengan manfaat-manfaat di atas, kabel cross menjadi pilihan yang ideal untuk berbagai situasi, terutama ketika hanya diperlukan koneksi antara dua perangkat.
Kesimpulan
Membuat kabel cross yang benar adalah keterampilan dasar yang sangat berguna bagi siapa pun yang ingin mempelajari jaringan komputer. Dengan memahami urutan kabel, alat yang dibutuhkan, dan langkah-langkah pembuatan, Anda dapat membuat kabel cross sendiri dengan mudah. Kabel cross tidak hanya murah dan efisien, tetapi juga memberikan kecepatan koneksi yang baik dan kemudahan penggunaan. Dengan latihan dan kesabaran, Anda akan semakin mahir dalam mengoperasikan kabel cross dan memahami dasar-dasar jaringan komputer.
